1 說明
目前隨著全球LED的迅猛發展，各種LED的性能廠家參差不齊，種類繁多，因此，對LED性能參數的檢測就顯得越加重要。近年來微型光纖光譜儀作為一種具有高靈敏度，高性價比的分光測色儀器尤為受到青睞，將微型光纖光譜儀與積分球等采光設備搭配，通過光纖傳輸被測信號至光譜儀，由光柵分光（顏色測試一般為380-780nm），最終由CCD轉換成信號顯示，可實現LED在線光度測量，通過專用軟件計算得到LED的主波波長、CIE1931xy、CIE1960uv、色溫、光通量、輻通量、色純度、顯色指數、主峰波長，主峰半寬等參數。
2 系統配置
A光譜儀:S2000-VIS
波長范圍:330nm-1000nm；狹縫: 30μm ; 光柵:600線@450nm。
B 軟件: SpectraPro - Photometry V3.2
C 30cm直徑積分球
D 鹵素燈標準光源
圖1 系統示意圖
3 操作步驟
把標準光源/LED置于積分球的中心位置，通過SMA905光纖將輻射光從積分球的通光口導出，連接到光譜儀的光纖接口處。
步驟B:光譜定標在LED測量之前，需要使用標準光源將光譜儀器進行定標。SpectraPro–Photometry的定標過程分為兩步： 1 測量背景光源 ； 2 標準光源校準。 測量背景光源是在LED燈還未點亮的時候，測量的背景噪聲，在實際測量中將減去這一部分的光能量，具體的操作方法是點擊菜單->儀器校準->步驟1:測量零位。注意測量零位時候需要將標準燈熄滅，測量時候需要輸入密碼，原始密碼為空，點擊確定即可。標準光源校準是將標準光源放入積分球，并接通電源后，將Photometry測量得到的原始光譜信號，與標準數據對比，得到校準系數，然后使用此校準系數去標定后續測量得到的LED光譜強度。在軟件中點擊菜單->儀器校準->步驟2:光譜校準，即可進行光譜定標，只要保證標準發出的光已被光譜采集到。

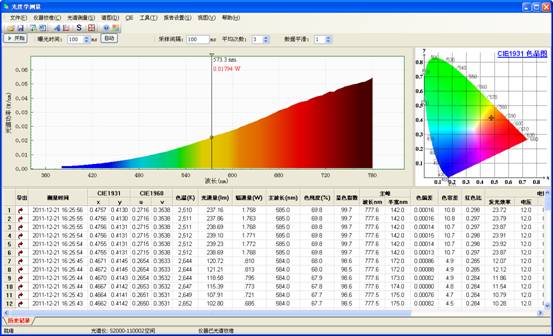

圖2 鹵鎢燈標準光源定標
步驟C: LED光譜測量
完成儀器校準后，將被測量的LED放入積分球中心，即可完成LED的參數測量。SpectraPro - Photometry V3.2 光度學測量軟件可計算出LED的主波波長、CIE1931xy、CIE1960uv、色溫、光通量、輻通量、色純度、顯色指數、主峰波長，主峰半寬等參數。

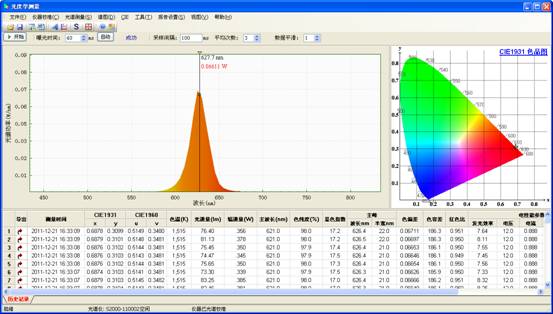

圖3 LED光譜測量結果
4 技術參數
波長范圍 |
330 ~ 1100nm |
波長準確度 |
±0.5nm |
波長重復性 |
±0.4nm |
色品坐標準確度 |
±0.0003(標準A光源下) |
色溫測量范圍 |
1500k~35000K |
顯色指數測量范圍 |
0~100.0 |
光度范圍 |
光通量0.01lm~200000 lm |
曝光時間 |
3ms - 60s |
